Name: Автомат резки, намотки и связывания ACE0001
Brand: Xiamen Jingwei - Производитель машин для обвязки бухт
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

Подробное описание

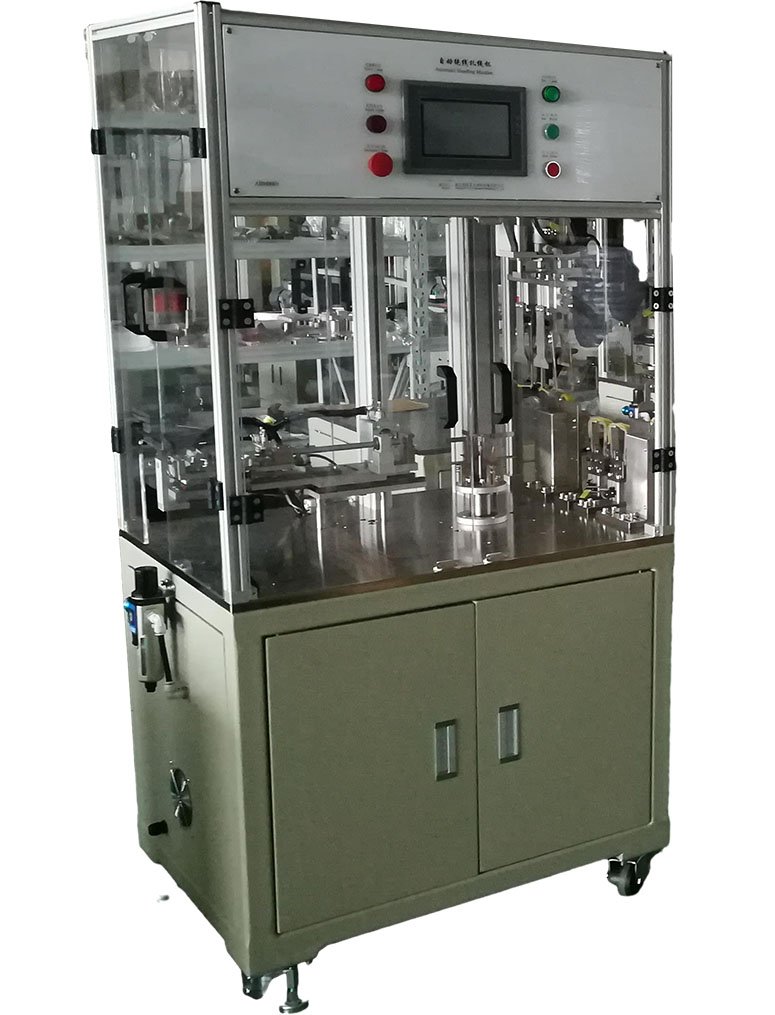

Автоматическая резка Машина для намотки и шнуровки ACE0001
ХАРАКТЕРИСТИКА МАШИНЫ
ACE0001-Автоматическая машина для намотки и шнуровки в основном применяется для резки пластиковой нити фиксированной длины, наматывания и шнуровки из пластиковой нити, такой как леска для стрижки травы и нейлоновая мононить. Машина может автоматически резать, наматывать, зашнуровывать пластиковую нить и выгружать продукты с помощью настройки параметров и системы ПЛК, что обеспечивает низкую стоимость ручного труда и высокую производительность. Для управления машиной требуется один человек, а производство может быть достигнуто за счет подачи электричества и сжатого воздуха.
1. Человеко-машинный интерфейс сенсорного экрана; центральное управление; удобное управление; настройка параметров; Визуальное отображение.
2. В соответствии с установочным параметром, машина может автоматически согласовывать работу и подсчитывать производительность в системе ПЛК.
3. Фотоэлектрическая система обнаружения может автоматически обнаруживать отсутствующие, разлитые и отсутствующие условия провода, а также сигнализацию и останавливать производство.
4. Полная функция сигнализации и защиты безопасности; Двойная защита электричества и оборудования, которая безопасна и надежна.
КОНФИГУРАЦИЯ
МАШИНЫ 1. Модуль подачи.
2. Режущий модуль.
3. Модуль намотки.
4. Модуль завязки.
5. Модуль транспонирования.
6. Модуль рамы.
7. Программная и электрическая система управления.
ПРИНЦИП РАБОТЫ
МАШИНЫ 1. Модуль подачи подает проволоку через прецизионные колеса, приводимые в движение шаговым двигателем.
2. Режущий модуль разрезает проволоку через резец из сплава, который направляется линейной направляющей и приводится в движение цилиндром.
3. Модуль намотки приводится в движение шаговым двигателем и подачей, намоткой и перемещением спички.
4. Закладочный модуль приводится в действие шаговым двигателем и зашнуровывает изделие в двойную станцию.
Предоставлен технический чертеж
1. Руководство по эксплуатации.
2. Чертеж сборки машины.
3. Пневматическое и контрольное волочение.
4. Электрический и контрольный чертеж.
5. Список запасных частей и быстроизнашивающихся деталей.

Машина Основной параметр Диаметр
нити: 1,0 ~ 5,0 мм
Скорость подачи: ≤2,0 м/с
Инрадий намотки: 70 ~ 100 мм
Длина намотки: 5 ~ 30 м
Производительность: 2 ~ 5 шт/мин (исходя из длины 15 м)
Требуется оператор: 1 человек (может управлять 2 ~ 4 единицами)
Длина машины: 1350 мм
Ширина машины: 650 мм
Высота машины: 1700 мм
Вес машины: Около 300 кг
Электропитание: 1 фаза переменного тока 220 В 50 Гц 2 кВт
Сжатый воздух: 0,4 ~ 0,6 МПа1 м3/ч
